应用范围：
广泛运用于大的、冶炼、建材、公路、铁路、水利和化学工业等
应用介绍：

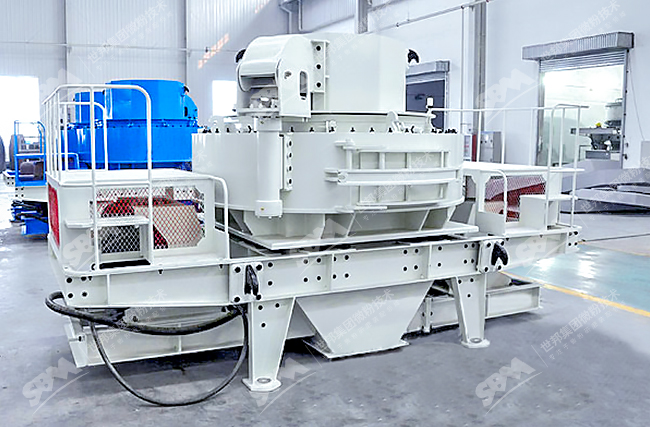

产品简介：
新型的制砂机采用菱形组合式冲击块（抛料头）代替原本的整体形锤头和方形组合式冲击块。冲击块合金“硬而不脆，韧而坚”，并且耐高温性能良好。该冲击块直接采用进口高质合金锻造，耐磨强度和韧性，在国内处于水平，大大提高了工作效率，使用寿命比高锰钢提高3—5倍，提高了生产产量与质量。
新的5X制砂机均已采用菱形组合式冲击块，该种冲击块的主要特征就是在采用国外的高质合金代替国内传统的锰钢和浇铸合金件，从而大大提高了冲击块的耐磨性和制砂机的破碎能力。菱形组合的冲击块在提高自身耐磨性的同时也可进行对调轮流使用，既提高的材料的利用率，又有效保护了制砂机内周护板的寿命。制砂机整体使用寿命比原产品提高五倍以上．制砂效率提高30%以上。
性能特点：
1、结构简单、造价低廉。
2、高效节能、破碎效率高。
3、具有细碎、粗磨功能。
4、通过非破碎物料能力强，受物料水份影响小，含水量可达8%。
5、可破碎中硬、特硬物料（如刚玉、烧结铝钒土等）。
6、产品呈立方体，铁污染小。
工作原理：
物料由进料斗进入制砂机，经分料器将物料分成两部分，一部分由分料器中间进入高速旋转的叶轮中，在叶轮内被迅速加速，其加速度可达数百倍重力加速度，然后以60-70米/秒的速度从叶轮三个均布的流道内抛射出去，首先同由分料器四周自收落下的一部分物料冲击破碎，然后一起冲击到涡支腔内物料衬层上，被物料衬层反弹，斜向上冲击到涡动腔的顶部，又改变其运动方向，偏转向下运动，从叶轮流道发射出来的物料形成连续的物料幕。这样一块物料在涡动破碎腔内受到两次以至多次机率撞击、磨擦和研磨破碎作用。被破碎的物料由下部排料口排出。在整下破碎过程中，物料相互自行冲击破碎，不与金属元件直接接触，而是与物料衬层发生冲击、摩擦而粉碎，这就减少了角污染，延长机械磨损时间。涡动腔内部巧妙的气流自循环，消除了粉尘污染。
技术参数：
| 型号Model | 大进料尺寸(mm) | 功率(kw) | 叶轮转速(r/min) | 处理量(t/h) | 外型尺寸(mm) | 重量(kg) |
|---|---|---|---|---|---|---|
| PCL-600 | 35 | 22-55 | 2000/3000 | 12-30 | 2500*Φ1600*2260 | 5600 |
| PCL-750 | 45 | 45-90 | 1500/2500 | 25-55 | 2780*Φ1800*2700 | 7300 |
| PCL-900 | 50 | 90-180 | 1000-1700 | 55-100 | 3900*Φ2160*2770 | 12100 |
| PCL-1050 | 60 | 150-2600 | 1000-1700 | 100-160 | 4660*Φ2450*3660 | 16900 |
| PCL-1250 | 60 | 264-440 | 850-1450 | 160-300 | 5600*Φ2950*4000 | 22000 |
| PCL-1350 | 60 | 320-440 | 800-1193 | 200-360 | 5340*Φ2940*3650 | 26000 |
