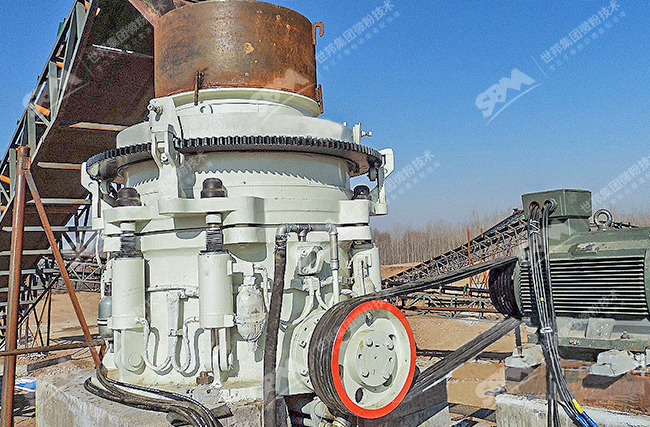

圆锥破碎机

应用范围:

河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩等

应用介绍:

产品简介:

圆锥破碎机主要用于金属矿山、建筑砂石加工中的二段破碎和三段破碎环节,因其破碎能力强、产量大,使用液压圆锥破碎机的砂石生产线更多的被用于河卵石等中硬物料的破碎方面。此外,液压圆锥破碎机过铁尺寸大,所加工的成品砂石中8mm以下粒形产品含量高,在实际使用中具有很大的比较优势,整个生产线运行稳定、粒形好,完全符合高质量建设用机制砂石的生产要求,在客户中享有很高的赞誉。

性能特点:

1、高效率,采用固定主轴、小球面轴互等的优化结构,比老式弹簧圆锥破的效率高5%-15%。
2、高产量,将破碎冲程、破碎速度以及破碎腔形的完美组合设计,比老式弹簧圆锥破的产量高。
3、高质量,采用特有的层压破碎原理,产生颗粒间的破碎作用,针片状石子减少,粒级更为均匀。

工作原理:

圆锥破动锥在偏心套带动作用下做旋摆运动,带动破碎壁对与轧臼壁间的物料进行挤压、搓碾,根据层压理论,物料受到多个方向的作用力,根据自身纹理破碎并被打磨,终形成稳定的石料颗粒,符合出料要求的从破碎壁旋摆间隙处下落,其余物料继续破碎,直至达到终要求。


技术参数:

型号Model 动锥直径(mm) 腔型 进料尺寸 出料尺寸(mm) 处理能力 主轴转速 功率(kw) 重量 外形尺寸(mm)
关口尺寸(mm) 开口尺寸(mm)
CS75B 900(3') 细型S 83 102 9-22 45-91 580 75 15 2821*1880*2164
粗型L 83 102 9-22 45-91
CS110B 1200(4') 细型S 127 131 9-31 63-188 485 110 20 2821*1974*2651
中型L 156 156 13-38 100-200
粗型L 178 191 19-51 141-308
CS160B 1295(4') 细型 109 137 13-31 109-181 485 185 27 2800*2432*2668
中型 188 210 16-38 132-253
粗型 216 241 19-51 172-339
CS240B 1650(5') 细型 188 209 16-38 181-327 485 240 55 2911*2870*3771
中型 213 241 22-51 181-327
粗型 241 268 25-64 299-635
CS315B 2134(7') 细型 253 278 19-38 381-726 435 310 110 3613*3251*4732
中型 303 334 25-51 608-998
粗型 334 369 31-64 798-1270
